IP可编程控制器HK-CKQ-1244
智慧能效楼宇边缘侧物联DDC,采用双网口设计,支持环网通讯,提高网络通讯安全能力,及在一定程度上有效减少网络布线。支持多种主流开放协议,与大部分BA平台和自动化平台兼容,并可作为独立控制器或区域控制器使用。灵活度高,能够承担各种复杂运算逻辑和功能。简易编程开发工具,易上手,部署;高指标硬件平台,强大的运行能力。广泛应用于建筑物联网、楼宇自控、节能改造领域。
主要特点
■ 可编程控制器 ■ 紧凑型结构设计
■ 多种标准协议支持 ■ OTA固件升级
■ 多种输入输出类型 ■ 内嵌实时时钟
■ 无需拆盖 ■ 协议网关支持
■ 双网口设计 ■ 内嵌Linux操作系统
功能概述
多协议以太网控制器
■ 以太网端口同时支持BACnetIP、Modbus TCP
■ 总线端口支持Pyxos、Modbus RTU、BACnet MS/ TP
■ 支持MQTT网络通讯协议
■ 所有配置改变都受密码保护,高度安全
协议网关支持
■ 控制器内嵌协议转换,方便接入温控器等设备
■ 单台DDC即可完成小站点设备监控和能源管理
■ 可实时监测各I/O状态并控制
多种输入/输出类型
■ 12路通用输入,支持电压、电流、电阻、热电阻和无源干接点等
■ 4路模拟输出(电压、电流及DO型)
■ 4路数字输出(继电器型)
技术参数
电气特性 | ||
电源 | 24V AC/DC | |
静态功耗 | 140mA@24VDC | |
动态功耗 运行温度 | 370mA max@24VDC | |
5℃-55℃ | ||
保存温度 | -10℃-65℃ | |
保存湿度 | 10%to95%相对湿度,无结露 | |
输入输出 | ||
通用输入UI(软件设定) | 12通道 | 12位模数转换(ADC) |
电压 | 0-10V | |
电流 | 4-20mA | |
热电阻 | NTC 10K、20K,PT1000等 | |
数字输入 | 无源干接点 | |
通用输出UO | 4通道 | 12位数模转换(DAC) |
电压 | 0-10V | |
电流 | 4-20mA | |
DO | 驱动24V DC中间继电器,50mA | |
数字输出DO | 4通道 | |
类型 | 继电器输出,常开点 | |
负载 | 5A,24VAC/DC,220VAC | |
通讯接口 | ||
接口1、2 | 以太网口 | 10/100M |
传输协议 | IP、TCP、UDP、FTP、HTTP | |
应用协议 | BACnet IP、Modbus TCP、MQTT | |
接口2、3 | 总线 | EIA -485,带光电隔离 |
波特率 | (9.6k,19.2k,38.4k,57.6K,76.8K,115.2k) | |
数据位 | 8 bits | |
校验 | (None、EVen、Odd) | |
应用协议 | Modbus RTU,BACnet MSTP等(软件设定) | |
A1 B1 | 仅支持Modbus RTU | |
A2 B2 | 兼容BACnet MSTP,Modbus RTU | |
接口4 | 总线 | PBUS,无极性(电源HG) |
速率 | 312.5kbps | |
拓扑 | 总线或自由拓扑 | |
距离 | 总线400m,自由拓扑100m | |
设备 | 外接32个P节点 | |
机械性能 | 尺寸 | 189mm*105mm*58mm(长*宽*高) |
材质 | PC | |
安装 | 35mm标准导轨式安装 | |
资源配置 | 程序容量 | < 128K |
位号容量 | < 1024个 | |
端口说明
请按设备外壳接线端子引脚定义指示接线,接线端子引脚定义如下表所示。接线前请切断电路以防触电,设备上电前检查供电是否在要求电压范围之内,供电不能超过此范围,否则容易烧坏模块。安装和放置时应避免阳光直射,需防潮,不能受雨淋。接线引脚定义表:
名 称 | 标 识 | 意义说明 |
| H | 24VAC/DC,正极 |
G | 24VAC/DC,负极 | |
| 接地 | |
PBUS | PBUS | Pyxos总线端口 |
UI | 1~12 | 1~12路通用输入端口 |
C | 通用输入公共端 | |
UO | 1~4 | 1~4路通用输出端口 |
C | 模拟量输出公共端 | |
DO | ①~④ | 1~4路开关量输出端口 |
RS485 | A1 | COM1通信接口RS485正端 |
B1 | COM1通信接口RS485负端 | |
A2 | COM2通信接口RS485正端 | |
B2 | COM2通信接口RS485负端 | |
Ethernet/RJ45 | LAN1、LAN2 | 10/100 M网络接口 |
功能说明
指示灯说明
DO1~DO4:4路开关量输出状态指示灯,有信号输出时指示灯亮
DO5~DO8:4路通用输出为DO档时状态指示灯,有信号输出时指示灯亮
TX1~TX2:RS485通讯发送状态指示灯(有数据发送时闪烁)
RX1~RX2:RS485通讯接收状态指示灯(接收到数据时闪烁)
RUN:设备运行指示灯,正常运行时闪烁
PWR:电源指示灯(常亮)
ERR:通讯异常状态指示灯(接收到非法数据时常亮,直至收到正确数据时灭)
RST:默认配置状态指示灯,正常运行状态为灭,进入默认配置状态后快速闪烁
按键说明
SVC:进入默认配置按键,长按5秒设备进入默认配置状态,RST指示灯快速闪烁
设备出厂默认参数 | IP地址 | 192.168.0.250 |
Modbus TCP服务端口 | 502 | |
BACnet IP服务端口 | 47808(0xBAC0) | |
子网掩码 | 255.255.255.0 | |
网关地址 | 192.168.0.1 | |
RS485地址 | 1 | |
1#RS485通信方式 | Modbus RTU | |
1#RS485通信参数 | 19200bps,8-1-N | |
2#RS485通信方式 | Modbus RTU | |
2#RS485通信参数 | 19200bps,8-1-N |

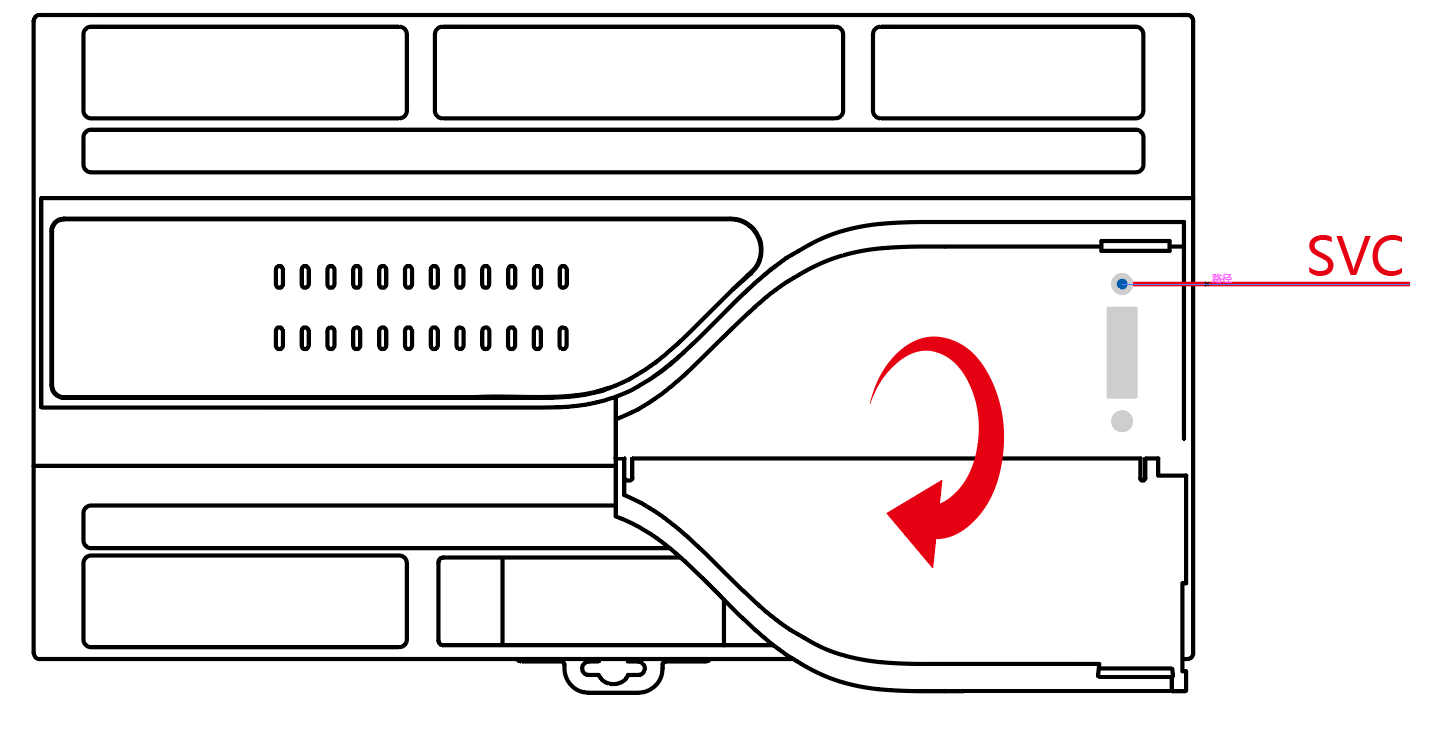

翻盖区域
| 设备右侧区域为翻盖区域,可向下翻开盖板,SVC按键位于左侧图中位置,长按5秒,设备会进入默认配置状态,此时RST指示灯会快速闪烁;再次长按5秒、重新上电及修改配置会退出默认配置状态,RST指示灯熄灭。 |

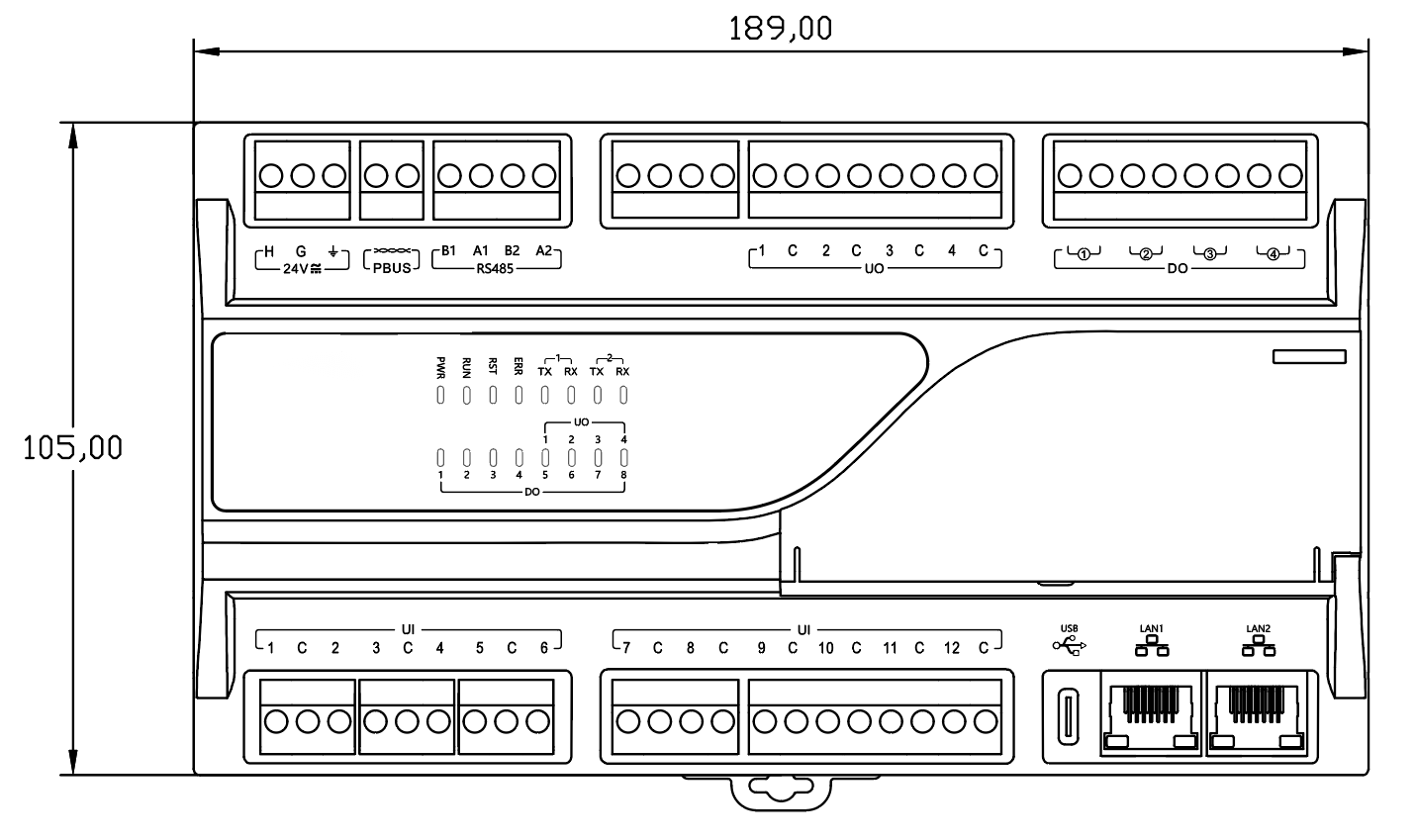

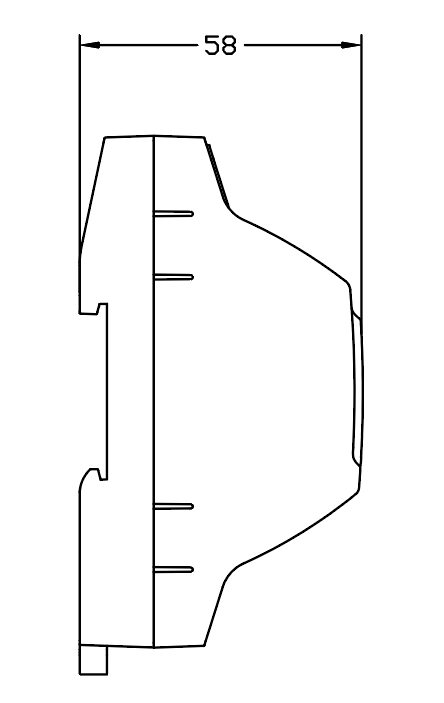

外观尺寸
|
|
注意事项
本文所含信息如有变更,不予另行通知。本文保有未经通知即可变更与修改文本内容之权利
